RG-AP530-I(S1)是锐捷网络推出轨道交通专用轨旁的802.11ac无线接入点AP产品,支持三条空间流技术,单路射频单元可以提供高达1300Mbps的接入速率,整机提供2600Mbps的接入速率,近千兆的高速无线让性能不再成为瓶颈。
RG-AP530-I(S1)产品充分考虑了无线网络安全、射频管理、移动访问、服务质量保证、无缝漫游等重要因素,配合锐捷网络RG-WS系列无线控制器产品,与车载AP建立无线网桥,完成高速车地通信链路的传输。
RG-AP530-I(S1)采用双路5G设计,可支持工作在802.11ac模式。该产品呈壁挂式和抱杆安装方式,可安全方便地安装于墙壁、抱杆等各种位置。 RG-AP530-I(S1)产品可支持本地220V直接供电和光纤直接上链,简化了轨旁安装的配件,降低设备和维护成本。
高性能高可靠性
●802.11ac高速无线接入
RG-AP530-I(S1)支持双5GHZ 802.11ac协议,设备最高可以提供高达2.6Gbps的接入速率,提升的无线性能更大的优化了无线用户的网络体验,并发用户数量、覆盖范围也显著提高,同时配合车载AP,高速移动情况下单路车地性能达到200Mbps以上,双路性能400Mbps以上。
●灵活的千兆上联
RG-AP530-I(S1)同时提供两个千兆SFP端口复用,可适应不同客户现场的有线网络链路形态,组网更加灵活方便。
●灵活的WDS组网模式
RG-AP530-I(S1)产品支持WDS(无线分布式系统)技术,可提供AP覆盖或无线网桥。网桥可满足5跳及5跳以下WDS桥接功能,即使在非常远的距离下,也可以完成无线桥接。同时还支持点对多点的网桥功能,使无线组网更加灵活。满足了室外大范围无线覆盖、远距离高速无线互联的网络需求,灵活解决了室外无线部署的难题。
●智能化的本地转发
RG-AP530-I(S1)继承了锐捷网络的智能本地化转发技术,突破了无线控制器产品的流量瓶颈的限制。通过锐捷网络RG-WS系列无线控制器产品的配合,可灵活预配置RG-AP530-I(S1)产品的数据转发模式,根据数据的分类以决定是否需要经过无线控制器转发,或直接进入有线网络进行数据交换。智能化本地转发技术将延迟敏感、传输要求实时性高的数据分类通过有线网络转发,而不是毫不区分地全部送进加密隧道传输至无线控制器处理,可以大大缓解无线控制器的流量压力,更好的适应802.11ac网络高流量传输的要求。
●实现用户漫游访问
通过与RG-WS系列无线控制器产品的配合,无线用户在RG-AP530-I(S1)之间移动访问时,可以确保二层网络和三层网络的无缝漫游,用户在过程中不会感觉到数据访问的中断。
●丰富的服务质量保证(QoS)
RG-AP530-I(S1)支持丰富的服务质量保证(QoS),如支持WLAN/AP/STA多种模式的带宽限制,可针对重要关键的数据传输应用,提供优先的带宽保证。
●出色的环境适应能力
RG-AP530-I(S1)产品外壳体采用完全密封式防水、防尘、防潮、阻燃设计,满足IP67防护等级要求,可长期放置在户外工作,对于风蚀、雨水、潮湿等恶劣环境下仍然可以正常工作。在保障正常的工作基础上,大大提高了设备的使用寿命,同时可以有效降低用户的后期维护成本。
●宽松的工作温度范围
RG-AP530-I(S1)产品所选用元器件及壳体均采用宽温型产品,工作温度在-40~70℃范围内仍可以正常工作而不会影响稳定性和寿命,非常适合中国北方寒冷天气与南方潮湿天气环境对设备的苛刻要求。
灵活完备的安全策略
●支持虚拟无线分组技术
通过虚拟无线接入点(Virtual AP)技术,整机可最大提供16个ESSID,支持16个802.1QVLAN,网管人员可以对使用相同SSID的子网或VLAN单独实施加密和隔离,并可针对每个SSID配置单独的认证方式、加密机制等。
●标准CAPWAP加密隧道确保传输安全
RG-AP530-I(S1)产品与锐捷网络RG-WS系列无线控制器产品以国际标准的CAPWAP加密隧道模式通信,确保了数据传输过程中的内容安全。
●射频安全
在锐捷网络一体化网管系统RG-SNC、RG-WS系列无线控制器产品的配合下,RG-AP530-I(S1)产品可启用射频探针扫描机制,实时发现非法接入点或其它射频干扰源,并提供相应的告警,使网管人员可随时监控各个无线环境中的潜在威胁和使用状况。
丰富全面的管理策略
●简易的零配置安装
RG-AP530-I(S1)产品工作在Fit(瘦)模式时,在安装前无需预设置,在现场安装实施和后期维护中,产品的更换无需重新配置,可随时从无线控制器继承配置信息自动完成配置,将实施和维护的工作量和成本大大降低。
●完善的远程管理
处于网络任何位置的RG-AP530-I(S1)产品,其各项工作参数如信道号、功率等级、SSID设置、安全设置、VLAN划分等,均可以被远端的RG-WS系列无线控制器集中处理,既降低了本地的管理资源的消耗,也将管理权集中,提高了无线网络的安全性和管理效率。
项目 |
指标要求 |
||
工作频段 |
同时支持两个5GHz射频工作【5.150~5.350GHz,5.47~5.725 GHz,5.725~5.850GHz根据地区法规设置】 |
||
MIMO制式 |
IEEE 802.11ac 3x3 三空间流 |
||
最大输出功率 |
27±1.5dBm; (可根据地区法规限制最大功率) |
||
静态吞吐性能 |
802.11ac HT20 |
≥120Mbps |
|
802.11ac HT40 |
≥240Mbps |
||
802.11ac HT80 |
≥500Mbps |
||
移动吞吐性能 (与车载AP配合) |
单链路 80km/h |
≥200Mbps,丢包率≤0.5%,(列车持续运行1km,取平均值,下同) |
|
双链路 80km/h |
≥400Mbps,丢包率≤0.5% |
||
双链路 120km/h |
≥300Mbps,丢包率≤1% |
||
网络接口 |
支持2个GE光口(SFP接口) |
||
供电接口 |
支持AC 220V直接供电(M16接口),90V~264V,50Hz-60Hz |
||
LED指示 |
支持通过LED指示设备电源、工作状态、网络状态 |
||
控制接口 |
1个RJ45形式的Console口 |
||
天线接口 |
6个N型母头 |
||
功耗 |
≤25W |
||
重量 |
≤3.00kg(整机) |
||
尺寸 |
276mm×246mm×80mm(长×宽×高,高度为主机高度,不含挂架) |
||
安装方式 |
隧道内通过4个M8膨胀螺丝固定在隧道壁上/高架上抱杆安装 |
||
防护等级 |
全金属外壳,支持IP67防护等级 |
||
工作温度 |
-40℃~70℃ |
||
工作湿度 |
5%~95%(无凝结) |
||
储存温度 |
-40℃~85℃ |
||
EMC法规 |
GB9254,EN301489 EN50121 |
||
安全法规 |
GB4943,EN/IEC 60950-1 |
||
防雷要求 |
天线内置防雷,≥2KV |
||
以太网内置防雷,≥6KV |
|||
抗风压等级 |
≥160km/h |
||
机械振动 |
GB/T25119,EN50155(EN61373) |
||
射频入网 |
无线发射设备型号核准,EN300 328,EN301 893 |
||
管理配置 |
AP零配置 |
在AC上进行预配置后,AP即插即用,不需配置 |
|
自动恢复接入 |
AP断电重启后,用户可自动恢复接入 |
||
射频安全性 |
射频发射控制 |
AP在未获取AC配置前或失去与AC的关联时,关闭射频,防止信号干扰 |
|
802.11n/ac功能 |
A-MPDU |
支持发送/接收A-MPDU |
|
Short GI |
支持Short GI |
||
20/40/80MHz带宽 |
支持20/40/80MHz带宽 |
||
WDS桥接 |
支持与车载AP的WDS桥接 |
||
AP支持三条空间流 |
支持三空间流能力 |
||
基本功能 |
NTP同步功能测试 |
支持NTP服务器时钟同步Client 功能 |
|
广播发现AC |
支持基于二层协议的广播发现方式 |
||
DHCP Option43发现AC |
支持DHCP option43发现方式 |
||
AP软件远程升级能力测试 |
支持软件远程升级 |
||
高速移动切换 |
支持80km/h时速下AP切换时间小于50ms,车载AP到地面AC链路丢包率<1%(ping间隔为1ms) |
||
支持节能功能 |
按需自动或远程关闭射频降低功耗 |

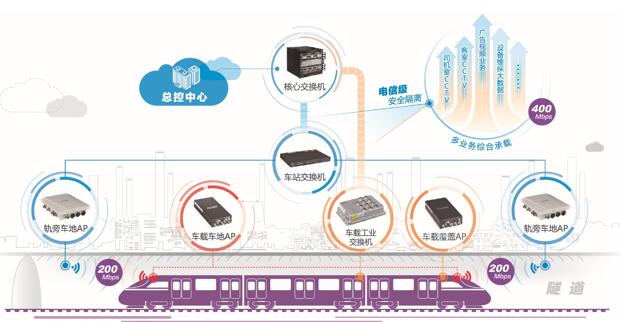

地铁综合承载网络拓扑架构
图 地铁综合承载网络拓扑架构
应用特点:
●支持WDS(无线分布式系统)技术,可支持无线覆盖模式或多级无线网桥模式
●针对工业强电磁环境设计,满足EN50121电磁兼容设计要求
●针对壁挂/抱杆安装设计,具备航插接头
●全金属外壳,符合防火阻燃安全要求
●工作温度 -40~70℃,工作湿度 5%-95%,IP67防护等级
●支持220V AC供电
本产品订购信息 |
||
型号 |
描述 |
备注 |
RG-AP530-I(S1) |
RG-AP530-I(S1)轨旁车地通信主机 |
|
RG-ANT-GP-N3M |
3×3 MIMO圆筒天线,3个N型母头,支持5GHz,定向,低风阻外观,支架安装; |
选配 |
RG-PL-M16-3M |
轨旁AP 220V AC供电的M16电源线,3020mm,低烟无卤电缆 |
选配 |
RG-Cab-NJ-3m |
轨旁馈线,3米NJ转NJ,轨旁AP连接天线的馈线 |
选配 |
